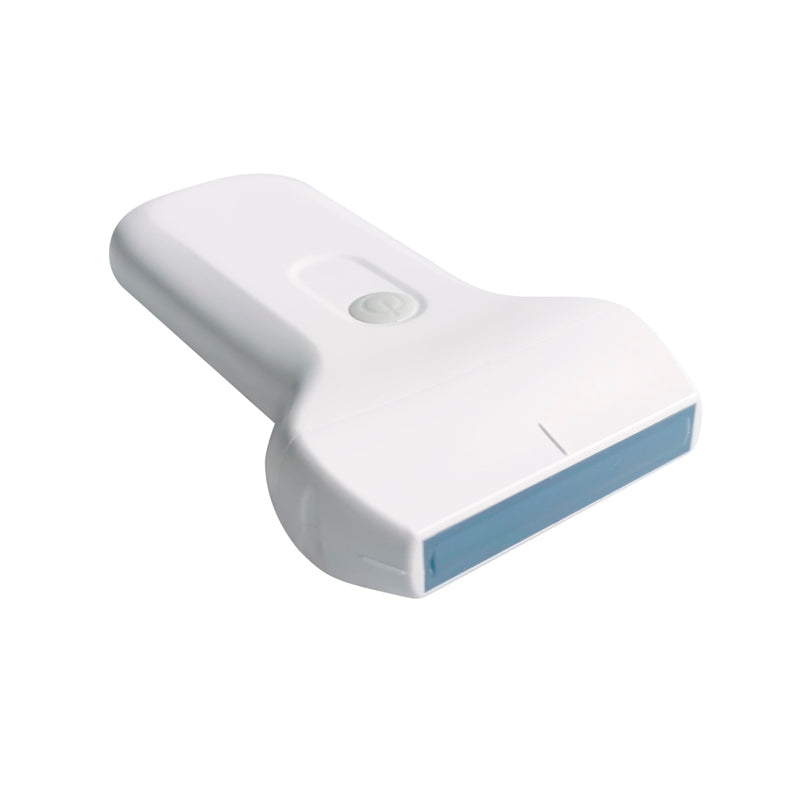

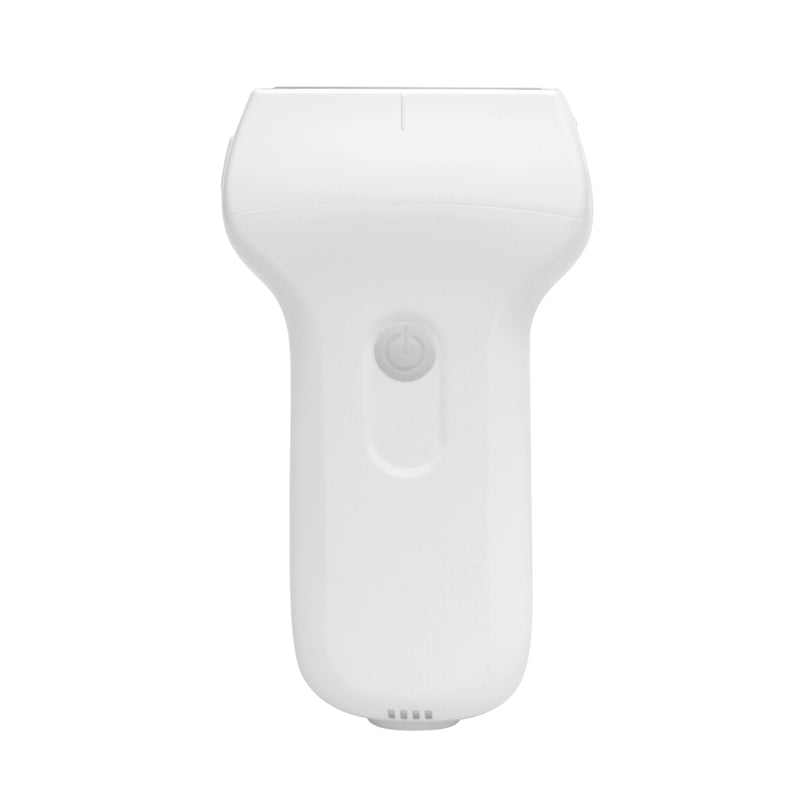

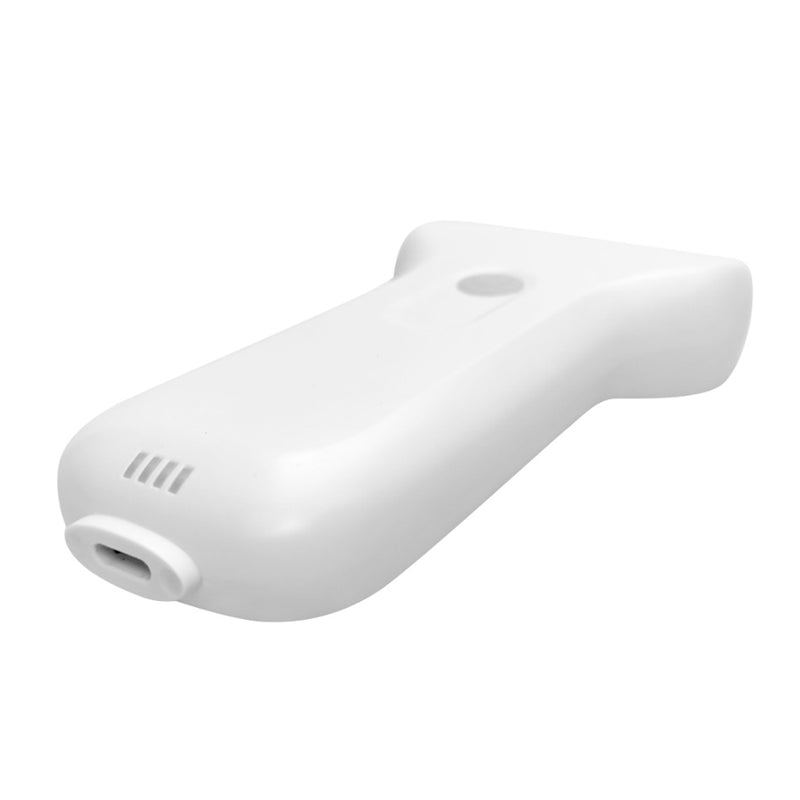

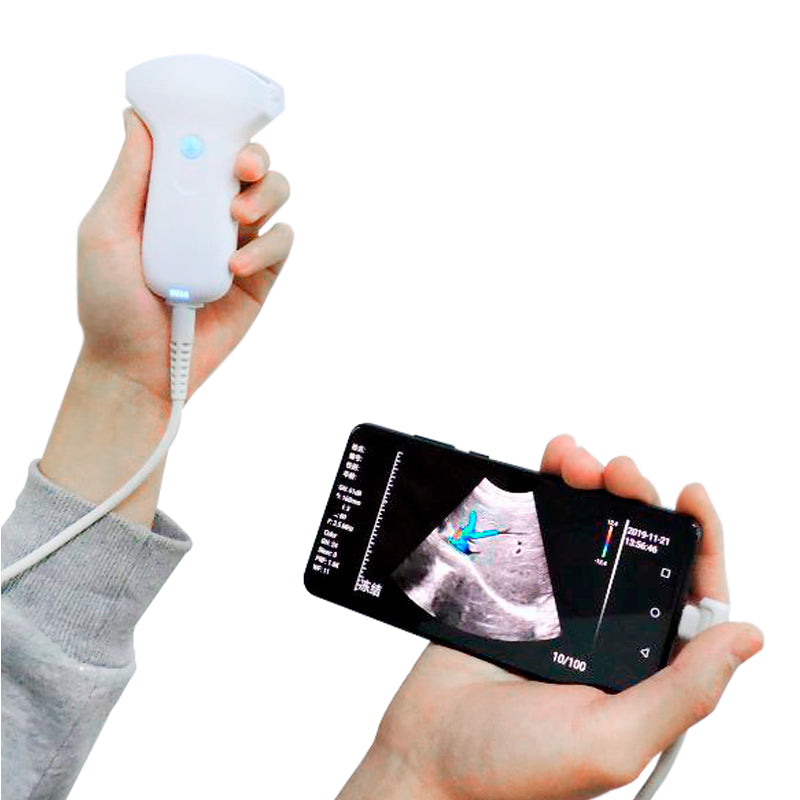

Ecografo inalámbrico Sonostar- Sonda lineal o convex con Doppler Color

Concepto de ecógrafo.

Un ecógrafo, también conocido como ultrasonido o ecografía, es un dispositivo médico que utiliza ondas sonoras de alta frecuencia para crear imágenes en tiempo real de estructuras internas del cuerpo.

Descripción general de cómo funciona.

• Generación de ondas sonoras: Se emiten ondas sonoras de alta frecuencia desde el transductor hacia el área del cuerpo que se está examinando.
• Rebote de las ondas: Las ondas sonoras rebotan en las estructuras internas del cuerpo, como órganos, tejidos y fluidos.
• Captación de las ondas reflejadas: El transductor recoge las ondas sonoras reflejadas.
• Proceso de señales: Las señales recogidas son procesadas por el ecógrafo para crear imágenes en tiempo real en el monitor.

Usos comunes:

• Diagnóstico prenatal: Los ecógrafos se utilizan para realizar ecografías obstétricas y visualizar el desarrollo del feto durante el embarazo.
• Evaluación de órganos internos: Permiten examinar órganos internos como el corazón, el hígado, los riñones, el páncreas y la vesícula biliar.
• Imágenes musculoesqueléticas: Se emplean para evaluar músculos, tendones, articulaciones y otras estructuras musculoesqueléticas.
• Estudios vasculares: Se pueden utilizar para estudios de flujo sanguíneo y evaluar problemas vasculares.
• Exploración de tejidos blandos: Permiten examinar tejidos blandos como la tiroides, los senos y otras áreas para detectar anomalías o tumores.
• Diagnóstico cardíaco: Los ecógrafos cardíacos proporcionan imágenes del corazón, ayudando en el diagnóstico de problemas cardíacos.

Ventajas:

• No invasivo: No implica radiación ionizante, lo que lo hace seguro y no invasivo.
• Tiempo real: Proporciona imágenes en tiempo real, permitiendo la observación dinámica de las estructuras internas.
• Amplia aplicabilidad: Se puede utilizar en diversas áreas médicas para diagnóstico y seguimiento.

Tipos de sondas:

Las sondas lineales y convexas son tipos de transductores utilizados en equipos de ultrasonido para capturar imágenes de diferentes estructuras del cuerpo.

1. Sonda Lineal:

   • Características:
     • Forma rectangular o alargada.
     • Emite haces de ultrasonido en líneas rectas.
     • Proporciona imágenes de alta resolución.
   • Usos Comunes:
     • Exploración de estructuras superficiales.
     • Visualización de tejidos blandos, músculos, vasos sanguíneos superficiales y partes del sistema musculoesquelético.
     • Exámenes de partes del cuerpo cercanas a la superficie, como tiroides, mama y partes superficiales del abdomen.

2. Sonda Convexa (o Sonda Sectorial):

   • Características:
     • Forma de abanico o sectorial.
     • Emite haces de ultrasonido en forma de abanico.
     • Proporciona imágenes en forma de cono.
   • Usos Comunes:
     • Visualización de estructuras profundas en el cuerpo.
     • Exámenes abdominales, cardíacos, ginecológicos y obstétricos.
     • Mejor penetración en tejidos más profundos en comparación con las sondas lineales.

Beneficios Generales:

• No invasivo y seguro: El ultrasonido es una técnica no invasiva que no utiliza radiación ionizante, lo que lo hace seguro y ampliamente utilizado en diversas situaciones clínicas.
• Tiempo real: Proporciona imágenes en tiempo real, permitiendo a los profesionales de la salud observar el movimiento de las estructuras internas, como el corazón o el feto durante el embarazo.
• Versatilidad: Los equipos de ultrasonido suelen ser versátiles y pueden adaptarse a diferentes necesidades clínicas mediante la selección de sondas específicas.

Características:

• Alta rentabilidad
• Pequeño y ligero, fácil de transportar y operar.
• Tecnología de imagen digital avanzada, imagen clara
• Plataforma de terminal inteligente, potentes funciones de expansión en aplicación, almacenamiento, comunicación, impresión

Especificación:

• Modo de escaneo: matriz electrónica
• Modo de visualización: B, B / M, B + Color, B + PDI, B + PW
• Frecuencia de la sonda: convexa 3,5 MHz / 5 MHz, lineal 7,5 MHz / 10 MHz
• Profundidad de escaneo: convexo 90/160/220/305 mm, lineal 20/30/40/55 mm
• Ángulo de escaneo: convexo 60 °
• Radio de la cabeza: convexo 60 mm
• Ancho de escaneo: lineal 25 mm
• Ajuste de imagen: BGain, TGC, DYN, Focus, Depth, Armónica, Denoise, Color Gain, Dirección, PRF
• Cineplay: automático y manual, los fotogramas se pueden configurar como 100/200/500/1000
• Función de asistencia a la punción: la función de la línea de guía de punción en el plano, fuera del plano
• línea de guía de punción, medición automática de vasos sanguíneos.
• Medida: longitud, área, ángulo, frecuencia cardíaca, obstetricia
• Guardar imagen: formato jpg, avi y DICOM
• Velocidad de fotogramas de la imagen: 22 fotogramas / segundo
• Dimensión: 11 * 6 * 2 cm
• Peso: 120 g
• Sistema de trabajo: Apple iOS y Android, Windows
