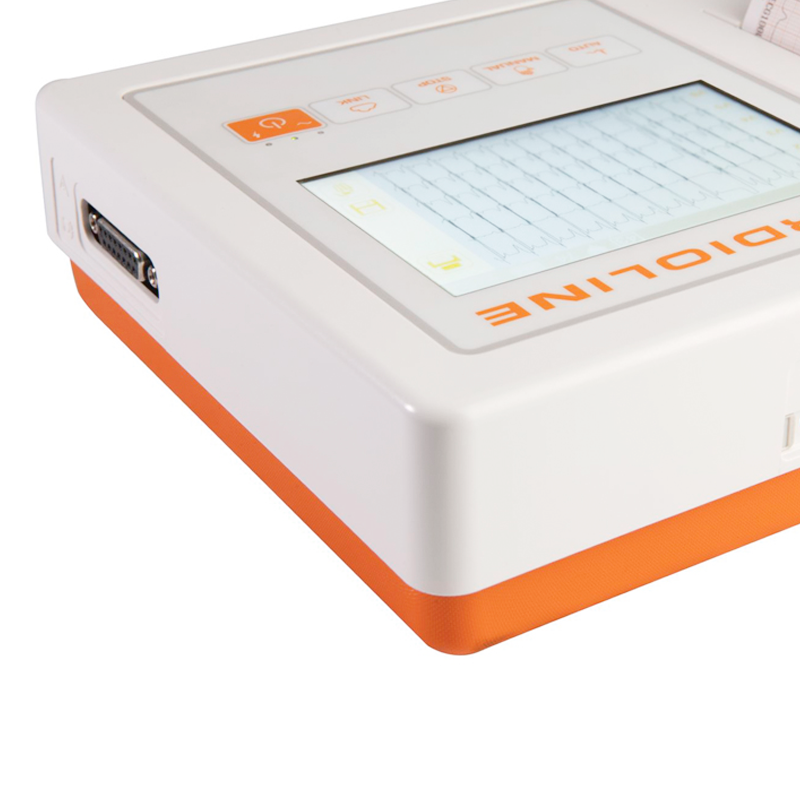

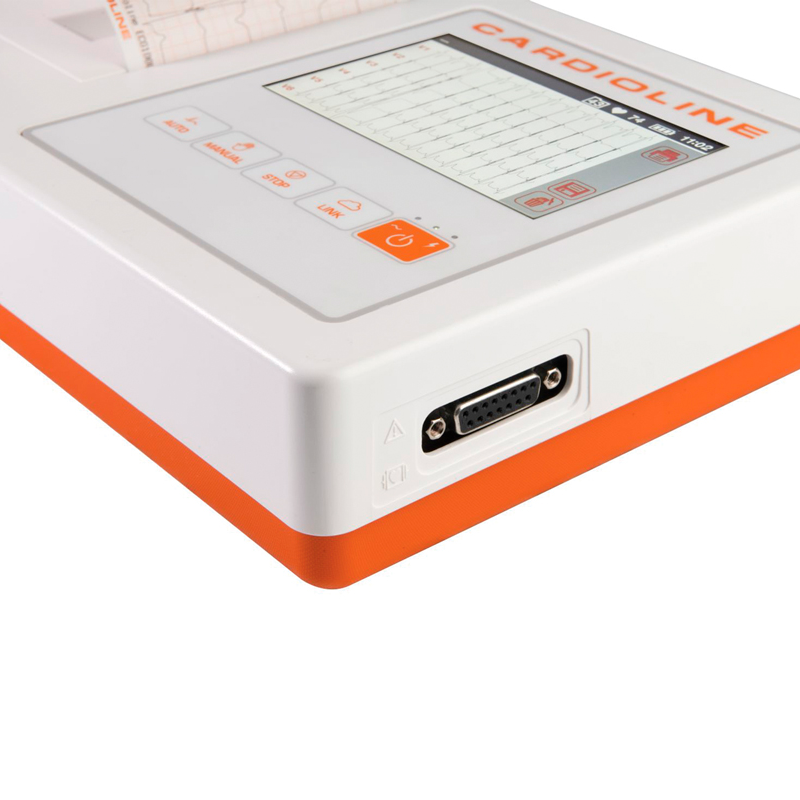

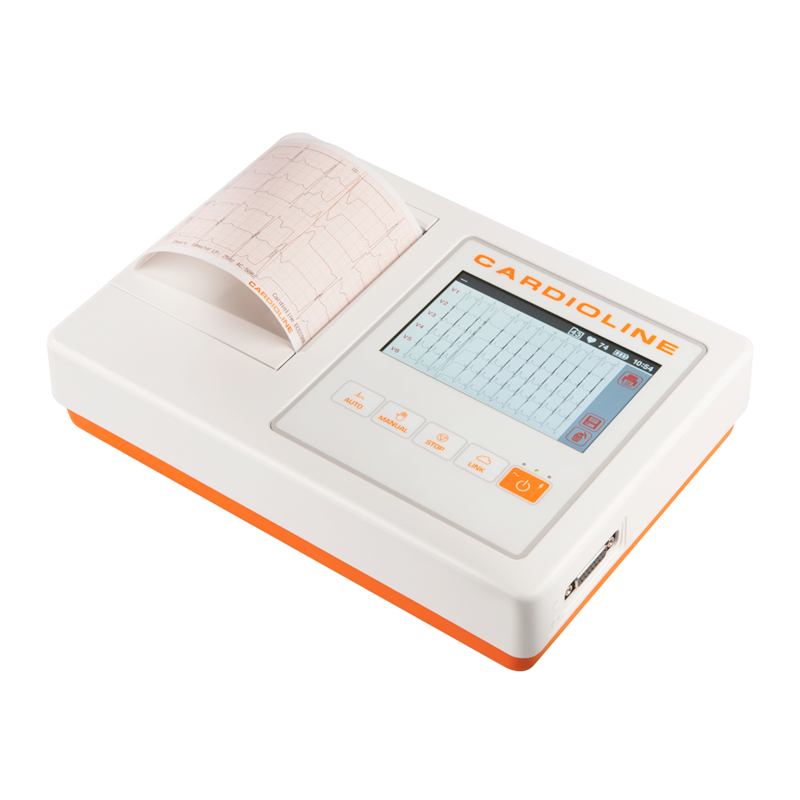

Electrocardiógrafo ECG100L Basic

Se ha prestado especial atención a la usabilidad del dispositivo mediante una brillante pantalla táctil a color de 5" (54200-2) o 7" (54204-5), así como teclas dedicadas para un manejo rápido. El usuario es guiado paso a paso en la adquisición de ECG, desde la colocación de los electrodos hasta la comprobación de calidad, la adquisición, la impresión y el almacenamiento.
Se pueden adquirir ECG automáticos, manuales, de urgencia o de ritmo con solo pulsar una tecla.
La nueva función de ECG de ritmo permite el análisis del ritmo de 3 minutos de ECG, incluyendo la tendencia y la variabilidad de la frecuencia cardíaca.
Los archivos de ECG se pueden almacenar en el dispositivo o exportar mediante conexión USB a un PC o una memoria USB.

Admite la mayoría de los formatos de impresión:
Estándar o Cabrera 3, 3+1, 3+3, 6, 12 (12 solo en el 54204-5) canales en modo automático y 3, 6 o 12 canales de impresión en modo continuo, así como impresión de la tira de ritmo.

Software interno multilingüe conmutable en 16 idiomas GB, FR, IT, ES, PT, DE, RO, RU, CZ, HR, BR, HU, NL, TR, RS, PL.

Algoritmo de Glasgow para interpretación pediátrica y de adultos (solo 54201 - 54205) .
El algoritmo puede diagnosticar cualquier anomalía, generalmente reconocible a través del ECG: infarto de miocardio, incluyendo IAM, hipertrofia ventricular, ST-T y anomalías del ritmo comunes. Además, el programa detecta disfunciones de conducción y prolongación del intervalo QT.

ECG EasyApp para administrar ECG de pacientes (incluido con 54202, 54205, opcional para 54200-1, 54204).
A través de esta aplicación, las adquisiciones de ECG se pueden recibir en formato SCP en PC (a través de USB) e imprimir. Los datos del paciente y las interpretaciones automáticas, proporcionadas por ECG, se pueden modificar, incluidos los resultados de las pruebas. El operador también puede personalizar el diseño de las tiras de ritmo con comandos específicos (velocidad, ganancia, filtro, etc.).

Especificaciones técnicas

Adquisición de ECG

• Canales de ECG: 12 derivaciones (I, II, III, aVR-LF, V1-6)

• Cable de paciente: Estándar 15D, 10 cables

• CMRR: >100 dB

• Impedancia de entrada: 100 MOhm

• Frecuencia de muestreo de la etapa de entrada: 32000 muestras/segundo/canal

• Resolución de ECG: 5µV/LSB; 500 s/s

• Rango dinámico: ± 325 mV

• Ancho de banda: Rendimiento equivalente a 0,05-150 Hz

• Detección de marcapasos: Detección de hardware acoplada con filtrado digital de convolución

• Filtros: Filtro paso alto de diagnóstico digital de fase lineal (según 60601-2-25 2.ª ed.) Filtro digital adaptativo de interferencias de CA de 50/60 Hz. Filtros digitales de paso bajo a 25/40 Hz, solo para visualización e impresión

• Protección contra desfibrilación: estándares AAMI/IEC

• Rendimiento del front-end: ANSI/AAMI IEC 60601-2-25:2011

• Modo de adquisición: automático (12 derivaciones), manual (3/6 derivaciones), stat (12 derivaciones), ritmo (1/3 derivaciones)

• Configuración: estándar o Cabrera

• Detección de fallo de derivación: independiente en todas las derivaciones

• Medidor de frecuencia cardíaca: 30-300 lpm

• Mediciones de ECG: todas las derivaciones, promedio, corregidas; FC; RR promedio; intervalo PR, duración del QRS, intervalo QT e intervalo QTc, con fórmula de Hodges,
• Bazzet y Fridericia, R[V5] o [V6] y S[V1] máximos, índice de Sokolow-Lyon; Eje P, R, T

• Almacenamiento de ECG: 50 ECG

• Formato de exportación: SCP-PDF

Pantalla

• Tipo: LCD a color retroiluminada TFT de 5" con panel táctil capacitivo

• Resolución: 800x480

• Datos: 3/6/12 derivaciones en tiempo real

Impresora

• Cabezal de impresión térmica: 108 mm

• Resolución: 8 puntos/mm

Características físicas

• Tamaño/peso del dispositivo: 270x190x60 mm - 1,48 kg

Alimentación

• Fuente de alimentación: 100-240 V, 50/60 Hz

• Grado de protección de la fuente de alimentación: IP20

• Tipo de batería: NiMH

• Duración de la batería: más de 500 ECG, más de 6 horas

• Tiempo de carga de la batería: 4 horas al 85 % de su capacidad total

Normativa y seguridad

• MDD 93/42/CEE Clase IIa

• IEC 60601-1-2 (compatibilidad electromagnética): Grupo 1 - Clase B

• IEC 60601-1 (compatibilidad eléctrica) : seguridad)

• Protección contra descargas eléctricas: IP (alimentación interna ME), Clase I (en CA/CC externa)

• Protección contra el agua: IXP 0

Accesorios estándar

• Cable de paciente

• 2 rollos de papel

• Batería

• Cable de alimentación

• Adaptador para conector a presión de 4 mm (caja de 10)

• Electrodos de pestaña desechables (caja de 100)

• Manual en CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
